1) DESCRIPTION DES APPAREILS
Le remplissage concerne les appareils Sprint, Stroller et Hi Flow Stroller utilisés avec une unité fixe d’oxygène liquide et une unité portable.

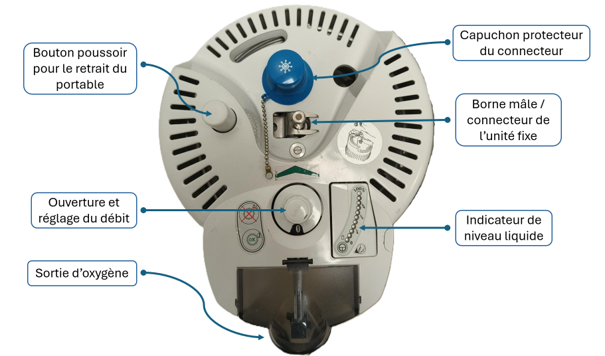

Cuve fixe : elle comporte notamment un bouton poussoir pour le retrait du portable, un capuchon protecteur du connecteur, une borne mâle / connecteur de l’unité fixe, une ouverture et un réglage du débit, une sortie d’oxygène et un indicateur de niveau liquide.

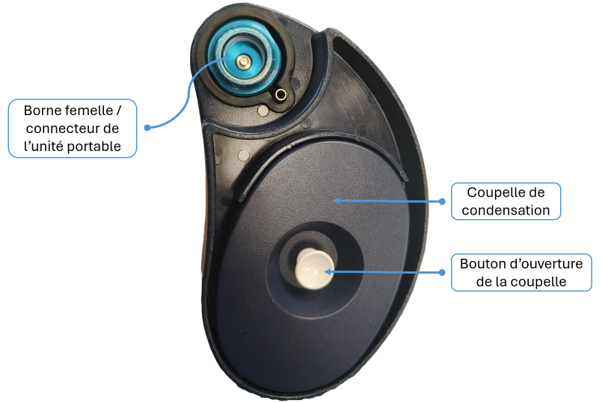

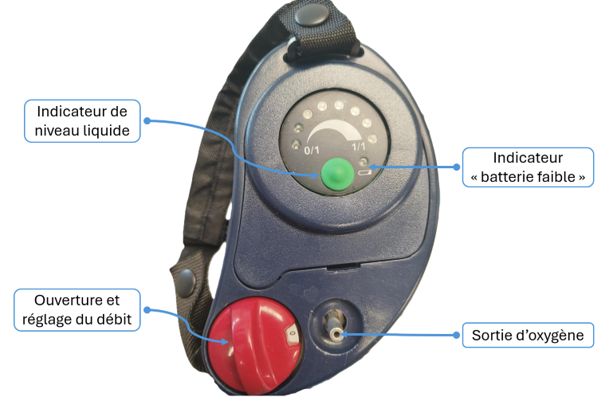

Unité portable : elle comporte notamment un indicateur de niveau liquide, un indicateur de batterie faible, une ouverture et un réglage du débit, une sortie d’oxygène, une borne femelle / connecteur, une coupelle de condensation et son bouton d’ouverture.
2) PRÉCAUTIONS
Le remplissage de la cuve doit être effectué par le personnel qualifié, c’est-à-dire ayant validé cette formation. Le port de gants adaptés est recommandé afin de limiter les risques de brûlures causées par l’oxygène liquide ou par les parties de l’appareil susceptibles de devenir très froides. Il est formellement interdit de fumer pendant la réalisation de cette manœuvre.
Lors du remplissage, il faut éviter de toucher les parties de l’appareil susceptibles d’être très froides.
Certaines parties de l’appareil peuvent devenir très froides pendant le remplissage. Il faut éviter de les toucher directement afin de limiter le risque de brûlure par le froid. Le port de gants adaptés reste recommandé pendant cette manipulation.

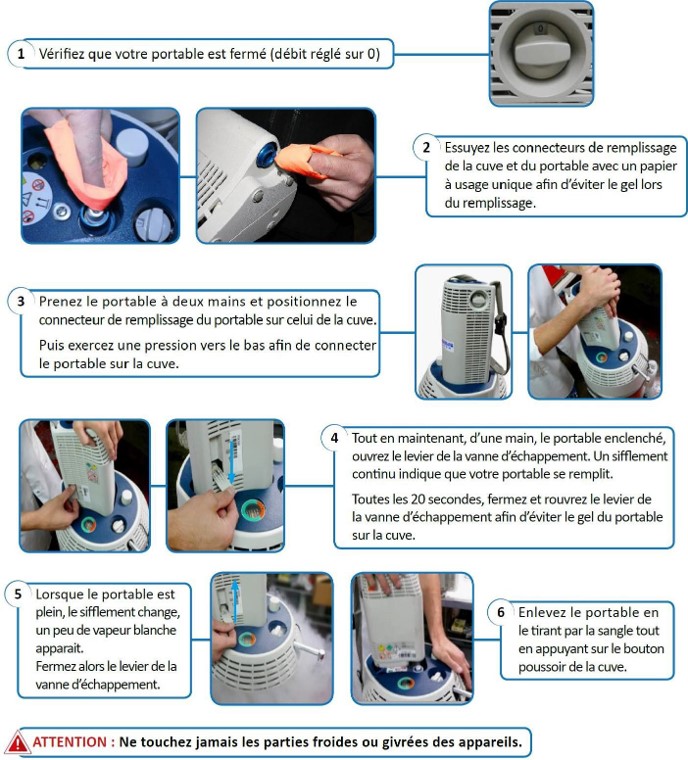

3) ÉTAPES DU REMPLISSAGE VERTICAL — A) NETTOYAGE
Avant de démarrer le remplissage de l’appareil portable Sprint/Stroller/Hi Flow Stroller, nettoyez les connecteurs du portable et de la cuve, unité fixe, avec un chiffon propre, sec et non pelucheux.
B) CONNEXION
Maintenez l’unité Sprint/Stroller/Hi Flow Stroller en position verticale au-dessus de l’unité fixe et alignez correctement les connecteurs.
Abaissez l’unité portable dans l’unité fixe jusqu’à enclenchement du connecteur.
C) REMPLISSAGE

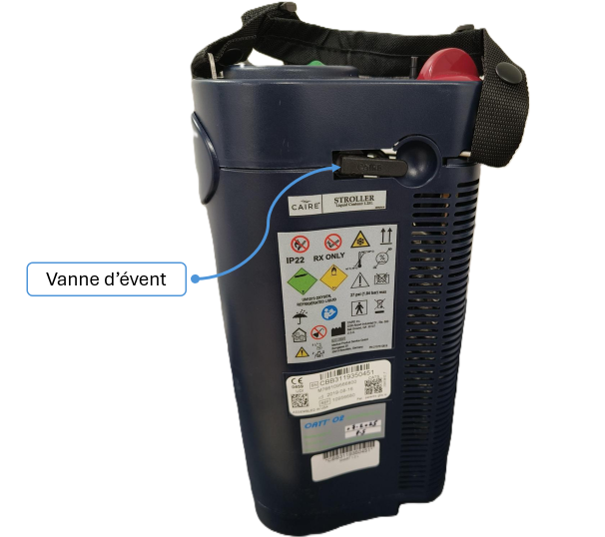

Maintenant que les deux unités sont verrouillées ensemble, ouvrez la vanne d’évent et poussez le portable vers le bas. Maintenez le portable en place pendant le remplissage.
Vous entendrez un sifflement indiquant que l’oxygène est en train de s’échapper et que votre appareil est en train de se remplir. La vapeur éventuellement observable autour de la connexion est normale : elle résulte de la différence de température entre l’oxygène liquide et l’air ambiant.
Veillez à effectuer des pauses pendant le remplissage. Environ 20 secondes après le début du remplissage, appuyez sur le bouton poussoir jusqu’à la séparation des unités puis tirez le portable vers le haut grâce à la sangle.
Posez le portable à la verticale pendant au moins 20 secondes. Vous pourrez ensuite répéter les étapes de connexion et de remplissage autant de fois que nécessaire jusqu’à ce que le portable soit plein. Ces pauses régulières permettent de prévenir la formation de gel entre les connecteurs.
D) RECONNAÎTRE LES SIGNES INDIQUANT QUE LE PORTABLE EST PLEIN
Après un certain nombre de répétitions, le sifflement entendu pendant le remplissage change de tonalité et de l’oxygène liquide s’échappe de la conduite d’évent. Cela indique que la cuve est pleine.
Vous pouvez procéder à une dernière déconnexion : appuyez sur le bouton poussoir jusqu’à la séparation des unités puis tirez le portable vers le haut grâce à la sangle.
Arrêter le remplissage après le déchargement d’un jet de liquide presque continu remplit presque entièrement l’unité, mais entraîne une perte d’oxygène. Arrêter le remplissage dès le premier rejet liquide remplit moins l’unité, mais permet d’économiser de l’oxygène liquide.
Il ne faudra pas moins de 60 minutes à l’unité portable pour rétablir une pression suffisante et assurer un débit d’oxygène approprié. L’appareil portable peut parfois émettre un sifflement jusqu’à environ 10 minutes après le remplissage sans que cela n’impacte son fonctionnement.
Laissez le portable posé à la verticale 15 à 20 minutes avant de l’utiliser et procédez au nettoyage de fin. Même si elle n’est pas utilisée, l’unité portable se vide de son oxygène après un certain temps ; il est donc recommandé de ne pas la remplir trop longtemps avant utilisation.
Nettoyage de fin : nettoyez les connecteurs du portable et de l’unité fixe avec un chiffon propre, sec et non pelucheux et replacez le capuchon protecteur sur la borne mâle.

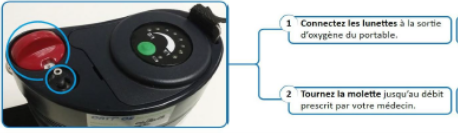

4) VÉRIFIER LE NIVEAU D’OXYGÈNE DANS L’APPAREIL
COMPÉTENCES ÉVALUÉES ET QCM
- Savoir reproduire les différentes étapes du remplissage des Strollers / cuves portables ;
- Connaître et respecter les précautions nécessaires à la réalisation du remplissage en toute sécurité ;
- Identifier, prévenir et résoudre les problèmes les plus courants pouvant survenir lors du remplissage d’un portable.
1° Quelle est la première action à réaliser avant le remplissage de l’unité portable ?
Le nettoyage des connecteurs doit être effectué avant la connexion des unités et l’ouverture de la valve de remplissage, avec un chiffon propre, sec et non pelucheux.
2° Les connecteurs ne se séparent pas après le remplissage. Quelle est la marche à suivre ?
La cause la plus courante est le gel des connecteurs. Ne forcez pas : attendez que les parties se réchauffent et que la glace fonde.
3° Quelles actions permettent de prévenir le gel des connecteurs ?
Les bonnes réponses sont : faire des pauses régulières et nettoyer les connecteurs avec un chiffon propre, sec et non pelucheux.
4° Une fois cette formation validée, vous serez en mesure :
Seule la personne ayant suivi cette formation est qualifiée pour effectuer le remplissage. Les opérations de maintenance restent réalisées par le technicien de SOS OXYGENE DISTRIBUTION.
Replacez les grandes étapes du remplissage dans l’ordre.
Faites glisser les blocs ou utilisez les flèches pour les déplacer.
L’ordre attendu est : nettoyage initial, connexion, remplissage, déconnexion / fin du remplissage, puis nettoyage de fin.
